| 床身最大旋径: | Ø 600 |
|---|---|
| 床身水平斜度: | 30 ° |
| 主轴前端轴承孔径: | Ø 120 |
| 刀位数 : | 10 pcs |
| 心轴直径 : | Ø 85 |
| 定位精度: |
±0.004mm |
产品规格

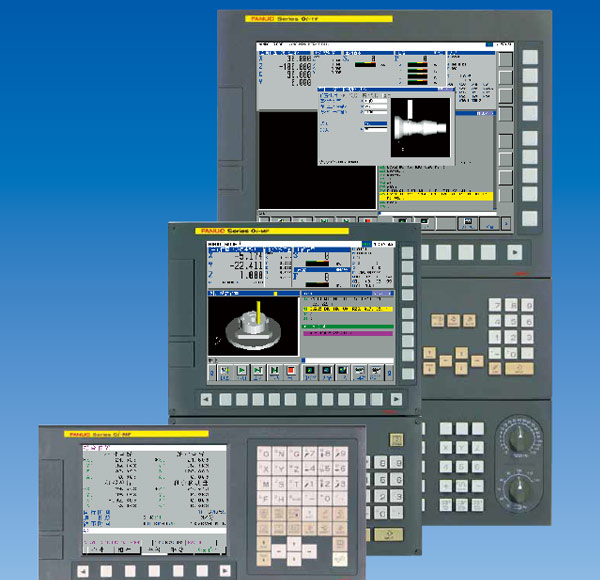

拥有世界高水平的伺服技术，调整简单，兼顾精度和平滑度。将电脑的便利性应用到CNC中，满足自动化要求的基于G代码的工件装卸控制。
实现高速.高质量的加工，强大的控制功能
追求更便于使用，丰富的CNC功能和优异的操作性
追求更高速运转率，高可靠性和简便维护
|
规格 |
GXE-560L |
GXE-600L |
单位 |
|
工作范围 |
|||
|
床身最大旋径 |
Ø 560 |
Ø 600 |
mm |
|
鞍面旋径 |
Ø 420 |
Ø 450 |
mm |
|
最大加工直径×长度 |
Ø 320 × 570 |
Ø 420×540 |
mm |
|
加工范围 |
|||
|
床身水平斜度 |
30 ° |
30 ° |
度 |
|
X/Z 轴最大行程 |
190 / 610 |
230 / 590 |
mm |
|
X/Z 轴伺服电机功率 |
X:β12/1.8kw |
X:α12 / 3kw |
kw |
|
X/Z 轴快速进给率 |
20 / 20 m/min |
30 / 30 m/min |
m/min |
|
主轴 |
|||
|
主轴前端轴承孔径 |
Ø 100 |
Ø 120 |
mm |
|
主轴通孔直径 |
Ø 62 |
Ø 86 |
mm |
|
拉杆孔径 |
Ø 52 |
Ø 75 |
mm |
|
主轴鼻端形式 |
ASA A2-6 |
ASA A2-8 |
|
|
主轴内孔锥度 |
1/20 |
1/20 |
|
|
主轴电机功率 |
β12(11/15 Kw) |
α30iP(15/18.5 Kw) |
kw |
|
主轴转速 |
4,500 rpm |
50~3,500 rpm |
rpm |
|
夹头尺寸 |
8”三爪油压夹头 |
10”三爪油压夹头 |
inch |
|
刀塔 |
|||
|
刀塔驱动形式 |
公制伺服刀塔 |
公制伺服刀塔 |
|
|
刀位数 |
10 pcs |
10 pcs |
pc |
|
四方刀具刀柄规格 |
□ 25 × 25 |
□ 25 × 25 |
mm |
|
镗刀座规格 |
Ø 40 |
Ø 40 |
mm |
|
油压尾座 |
|||
|
心轴直径 |
Ø 65 |
Ø 85 |
mm |
|
顶针形式 |
活动顶针 |
活动顶针 |
|
|
顶尖规格 |
MT 4 |
MT 5 |
|
|
心轴行程 |
100 |
120 |
mm |
|
驱动马达 |
|||
|
冷却装置马达 |
0.96 kw |
0.8kw |
kw |
|
油压马达 |
0.75 kw |
1.5kw |
kw |
|
排屑机马达 |
0.2 kw |
0.2kw |
kw |
|
精度ISO230-2 |
|||
|
定位精度 |
±0.004mm |
±0.004mm |
mm |
|
重复定位精度 |
±0.003mm |
±0.003mm |
mm |
|
一般规格 |
|||
|
电源 |
380V(变压器) |
380V(变压器) |
V |
|
外形尺寸(W × D × H) |
3,600×1,800×1,800 |
3,900×2,100×1,900 |
mm |
|
重量 |
约3,720 kg |
约5,430 kg |
kg |
同比欧、美、日产品：
